In qualità di fornitore di stazioni GNL, ho assistito all'impatto trasformativo dei requisiti di messa a terra sulla sicurezza e sull'efficienza degli impianti GNL. La messa a terra non è solo un ripensamento; è un componente fondamentale che garantisce il regolare funzionamento delle stazioni GNL proteggendole al tempo stesso da potenziali pericoli. In questo post del blog approfondirò i requisiti essenziali per la messa a terra delle stazioni GNL, attingendo alla mia esperienza nel settore.
1. Comprendere lo scopo della messa a terra nelle stazioni GNL
La messa a terra nelle stazioni GNL ha molteplici scopi vitali. Innanzitutto, fornisce un percorso sicuro per il flusso delle correnti elettriche verso la terra, prevenendo l’accumulo di elettricità statica. In un ambiente GNL, l’elettricità statica può rappresentare un rischio significativo. Quando il GNL viene trasferito o movimentato, l'attrito tra il liquido e il sistema di tubazioni può generare cariche statiche. Queste cariche, se non dissipate adeguatamente, possono creare scintille, che rappresentano un grave pericolo di incendio ed esplosione data la natura altamente infiammabile del GNL.
Inoltre, la messa a terra aiuta a proteggere le apparecchiature e il personale da guasti elettrici. Le correnti di guasto, che possono verificarsi a causa di guasti all'isolamento o cortocircuiti, devono essere deviate a terra in modo sicuro per evitare danni alle apparecchiature sensibili e per evitare danni ai lavoratori.
2. Requisiti normativi
I requisiti di messa a terra delle stazioni GNL sono strettamente regolati da vari standard nazionali e internazionali. Ad esempio, la National Fire Protection Association (NFPA) negli Stati Uniti ha sviluppato codici completi, come NFPA 59A, che fornisce linee guida per la produzione, lo stoccaggio e la gestione del GNL. Questi standard specificano i requisiti minimi per i sistemi di messa a terra, compresi i valori di resistenza che il sistema di messa a terra deve soddisfare per garantire una corretta conduttività elettrica.
A livello internazionale, anche gli standard della Commissione Elettrotecnica Internazionale (IEC) svolgono un ruolo cruciale. La norma IEC 61508, ad esempio, si concentra sulla sicurezza funzionale nei sistemi elettrici, elettronici ed elettronici programmabili legati alla sicurezza. Il rispetto di queste norme non è solo un obbligo di legge ma anche un passo fondamentale per garantire la sicurezza della stazione di GNL.
3. Progettazione del sistema di messa a terra
3.1 Conduttori e connettori
I conduttori utilizzati nel sistema di messa a terra devono avere un'area di sezione trasversale sufficiente per trasportare correnti di guasto senza surriscaldarsi. Il rame è un materiale comunemente utilizzato per la messa a terra dei conduttori grazie alla sua elevata conduttività elettrica e resistenza alla corrosione. I connettori utilizzati per unire i conduttori devono essere resistenti alla corrosione e fornire una connessione a bassa resistenza. Conduttori mal collegati possono aumentare la resistenza del sistema di messa a terra, riducendone l'efficacia.
3.2 Elettrodi di messa a terra
Gli elettrodi di terra sono componenti essenziali del sistema di messa a terra. I tipi più comuni di elettrodi di messa a terra utilizzati nelle stazioni GNL sono i picchetti di terra, le piastre di terra e gli elettrodi rivestiti in cemento. I picchetti di terra sono generalmente realizzati in acciaio rivestito di rame e vengono conficcati nel terreno a una profondità sufficiente. Il numero e la spaziatura dei picchetti di terra dipendono dalla resistività del terreno e dalla resistenza di terra richiesta. Le piastre di terra, solitamente in rame o acciaio zincato, vengono interrate orizzontalmente nel terreno. Gli elettrodi rivestiti in cemento vengono spesso utilizzati in aree in cui le condizioni del terreno non sono favorevoli per altri tipi di elettrodi.
3.3 Incollaggio
Tutti i componenti metallici della stazione GNL, come serbatoi di stoccaggio, sistemi di tubazioni e apparecchiature elettriche, devono essere collegati insieme. Il collegamento garantisce che tutte le parti metalliche abbiano lo stesso potenziale elettrico, prevenendo lo sviluppo di differenze di potenziale che potrebbero portare alla formazione di archi elettrici. Ciò include il collegamento dei serbatoi di stoccaggio del GNL al sistema di messa a terra, nonché il collegamento delle varie sezioni della rete di tubazioni.
4. Manutenzione e collaudo
4.1 Ispezioni regolari
Ispezioni regolari del sistema di messa a terra sono essenziali per garantirne l'integrità. Le ispezioni visive possono aiutare a rilevare segni di corrosione, danni o collegamenti allentati. Ad esempio, i conduttori potrebbero danneggiarsi a causa di stress meccanici o fattori ambientali come il movimento del terreno. Eventuali componenti danneggiati devono essere sostituiti immediatamente per mantenere l'efficacia del sistema di messa a terra.
4.2 Test della resistenza di terra
Il test della resistenza di terra è una parte fondamentale della manutenzione del sistema di messa a terra. La resistenza di terra deve essere misurata periodicamente per garantire che rimanga entro i limiti accettabili specificati dagli standard pertinenti. Se la resistenza di terra supera i valori consentiti, ciò potrebbe indicare problemi come un cattivo contatto elettrodo-terreno o corrosione dei conduttori.
5. Messa a terra per componenti specifici della stazione GNL
5.1 Serbatoi di stoccaggio del GNL
I serbatoi di stoccaggio del GNL richiedono un robusto sistema di messa a terra. I serbatoi sono spesso isolati, il che può portare all'accumulo di cariche statiche sulla superficie. Un corretto collegamento a terra aiuta a dissipare queste cariche. Inoltre, il sistema di messa a terra dei serbatoi di stoccaggio dovrebbe essere progettato per gestire potenziali correnti di guasto in caso di emergenze elettriche.
5.2 Sistemi di tubazioni
I sistemi di tubazioni nelle stazioni GNL trasportano il GNL dai serbatoi di stoccaggio a vari punti di utilizzo. La messa a terra delle tubazioni è fondamentale per prevenire la generazione di elettricità statica durante il flusso del fluido. I tubi devono essere collegati tra loro a intervalli regolari e collegati al sistema di messa a terra per garantire che le cariche statiche vengano effettivamente condotte a terra.
5.3 Aree di carico e scarico
Le aree di carico e scarico sono zone ad alto rischio in una stazione di GNL. Quando il GNL viene trasferito tra i serbatoi di stoccaggio e i veicoli di trasporto, esiste un elevato potenziale di generazione di elettricità statica. È necessario utilizzare apparecchiature di messa a terra, come pinze di messa a terra, per garantire che il veicolo di trasporto e l'attrezzatura di carico/scarico siano adeguatamente collegati a terra prima dell'inizio del processo di trasferimento.
6. Le nostre soluzioni come fornitore di stazioni GNL
In qualità di fornitore leader di stazioni GNL, comprendiamo l'importanza di soddisfare tutti i requisiti di messa a terra. Offriamo soluzioni complete per i sistemi di messa a terra nelle stazioni GNL, compresa la progettazione, installazione e manutenzione dei componenti di messa a terra.
Il nostro sistema di rifornimento di carburante per navi GNLSistema di rifornimento di navi GNLè progettato pensando alla messa a terra. Tutti i componenti metallici sono accuratamente collegati e collegati a un affidabile sistema di messa a terra per garantire operazioni di rifornimento sicure ed efficienti.
La stazione di gassificazione montata su skidStazione di gassificazione montata su skidforniamo aderisce anche a rigorosi standard di messa a terra. I nostri ingegneri garantiscono che tutti i componenti elettrici e meccanici siano adeguatamente messi a terra per prevenire eventuali rischi elettrici.

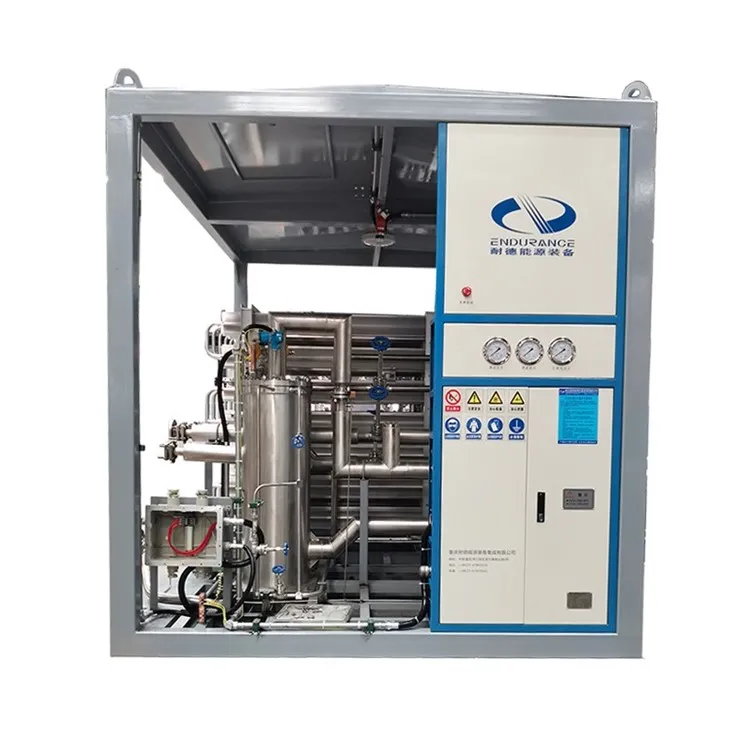

Inoltre, il nostro Skid pompa GNLSkid pompa GNLè dotato di un sistema di messa a terra di alta qualità. Le pompe, le valvole e gli altri componenti sono tutti integrati in una rete di messa a terra ben progettata per garantire un funzionamento stabile.
7. Contattaci per le tue esigenze di messa a terra della stazione GNL
Se stai progettando di costruire una stazione GNL o hai bisogno di aggiornare il sistema di messa a terra nella tua struttura esistente, siamo qui per aiutarti. Il nostro team di esperti vanta una vasta esperienza nel settore ed è in grado di fornire soluzioni su misura per soddisfare le vostre esigenze specifiche.
Non scendere a compromessi sulla sicurezza e sull'efficienza della tua stazione GNL. Contattaci oggi per discutere del tuo progetto e avviare il processo di approvvigionamento e installazione. Non vediamo l'ora di lavorare con voi per creare una stazione GNL affidabile e sicura.
Riferimenti
- Associazione nazionale per la protezione antincendio (NFPA). NFPA 59A: standard per la produzione, lo stoccaggio e la movimentazione del gas naturale liquefatto (GNL).
- Commissione Elettrotecnica Internazionale (IEC). IEC 61508: Sicurezza funzionale dei sistemi elettrici/elettronici/elettronici programmabili legati alla sicurezza.
